产品特点

（普通型大倾角波状挡边输送带）

1、增大了输送角度（30~90度）；

2、占地面积小，投资少；

3、输送量大、提升高度更高；

4、从水平到倾斜（或垂直）能平稳过渡；

5、适宜输送易撒落的粉状、粒状、小块状、糊状及液态状物料；

6、能耗低、结构简单、胶带强度高、使用寿命长。

用途：

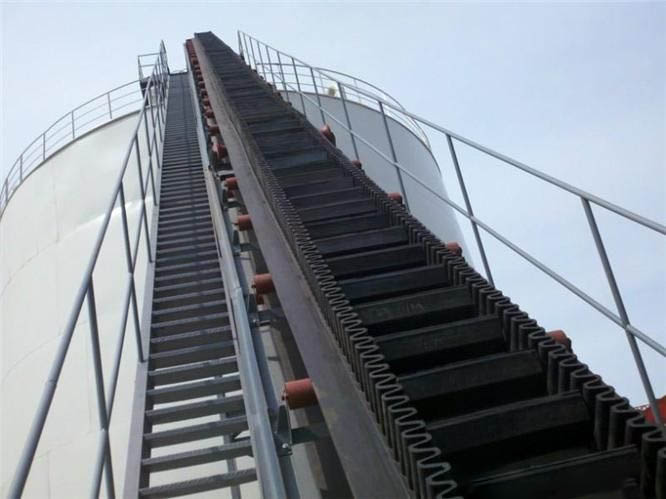

大倾角波状挡边带式输送机（大倾角皮带输送机）广泛用于港口、码头、矿山、冶金、化工、电力、煤炭、建材等部门块状或散状物料的输送。在井下采矿工程、露天采矿、大型自卸船等方面都有所应用，特别适用于提升高度大，物料磨琢性强的场合；在同一提升高度的情况下，比通用带式输送机输送距离短，占地面积小，工艺布置方便。可缩减基建用地，降低工程投资。

大倾角波状挡边带式输送机的原理

大倾角波状挡边带式输送机主要由两个端点滚筒及紧套其上的闭合波纹状输送带组成。带动输送转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送卸料端卸出。

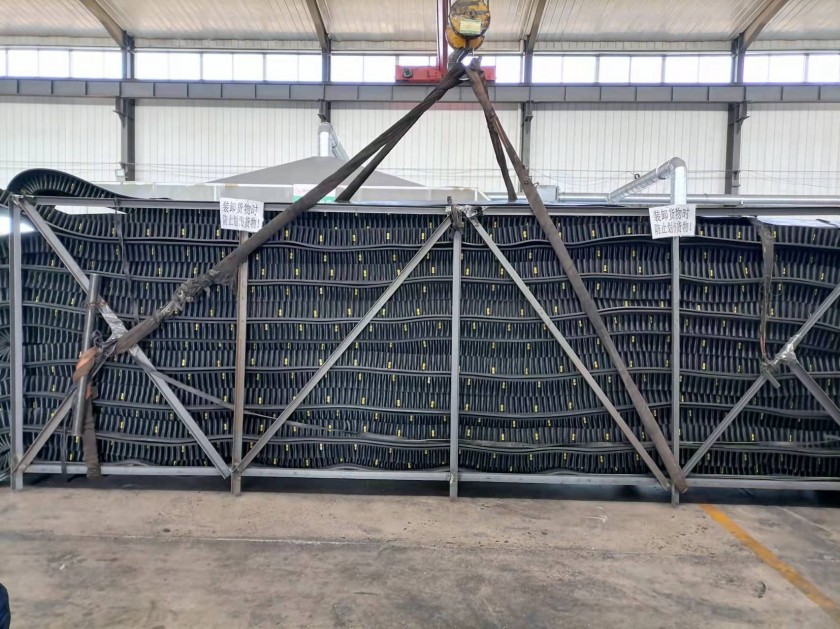

大倾角波状挡边带由基带、挡边、横隔板3部分组成。

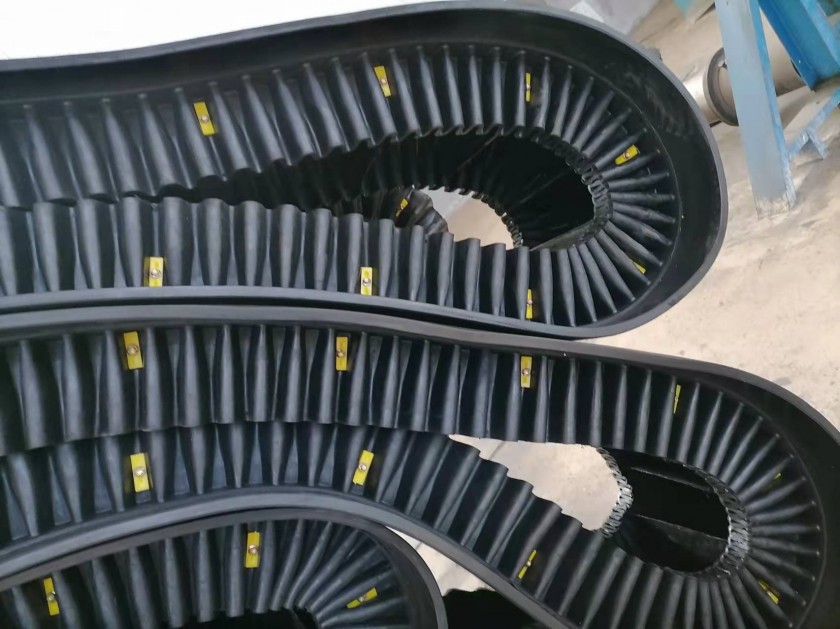

挡边起防止物料侧滑撒落的作用。为便于绕过滚筒，挡边设计成波纹状；

横隔板的作用是承托物料，为了实现大倾角输送，采用T型C型。挡边和横隔板是用二次硫化的方法与基带连接的，具有很高的连接强度。

基带宽、挡边高等参数匹配关系见下表
